室外照明  >>  景觀高燈/壁燈複合式燈具
TS-M-L系列
材質規範
燈具本體：燈箱為1.5m/m厚鋁合金板經電弧焊接製
                    成，密閉式外框附有活動式閥，活動式
                    燈箱  門蓋，0.4m/m厚鏡面鋁反射片，
                    含鋅量99%，反射率達81%以上，附有
                    安定器組件板。
燈        罩：5m/m厚強化透明平板耐熱玻璃製成。
燈        座：2m/m厚鋼板沖壓成型與反射板結合。
燈        頭：瓷質高品質燈頭，符合UL、CSA或VDE
                    安檢合格製品。
燈        柱：1.方型直管：3m/m×100m/m方型鋼管，
                        經熱浸鍍鋅處理。
                    2.圓型直管：3m/m厚圓型鋼管，經熱浸
                        鍍鋅處理。



                    3.圓型錐管：4m/m厚單片鋼板油壓製成圓錐狀，縱向接縫一處以連續電弧焊接，所有鋼板結構合乎CNS-3101.JIS-
                                           SS41.ASTM-A36標準，燈桿表面熱浸鍍鋅處理，表面含鋅量450g/㎡以上，燈桿斜率度為1.2%。
                    4.八角錐管：4m/m厚單片鋼板油壓成八角錐型狀，縱向接縫一處以連續電弧焊接，所有鋼板結構合乎CNS-3101.JIS-
                                           SS41.ASTM-A36標準，燈桿表面熱浸鍍鋅處理，表面含鋅量450g/㎡以上，燈桿斜率度為1.2%。
基礎設施：基礎座施工法請參照本公司技術手冊。
防護塗裝：燈具靜電粉體烤漆，漆膜厚度40μ以上，燈桿熱浸鍍鋅處理。(粉體烤漆6米以下為限)
防護等級：I P 55。
維護方式：安定器組件內藏於燈具，鬆解燈箱外部兩只內六角不銹鋼螺絲.，即可開啟密閉式外框，維修簡易便捷。
配光方式：單一角度水平夾角5° 上仰型投射散光。

適用場所
一般道路、社區道路、校園道路、風景區道路、停車場、廣場、展示場、商場、庭園運動場、網球場、…。

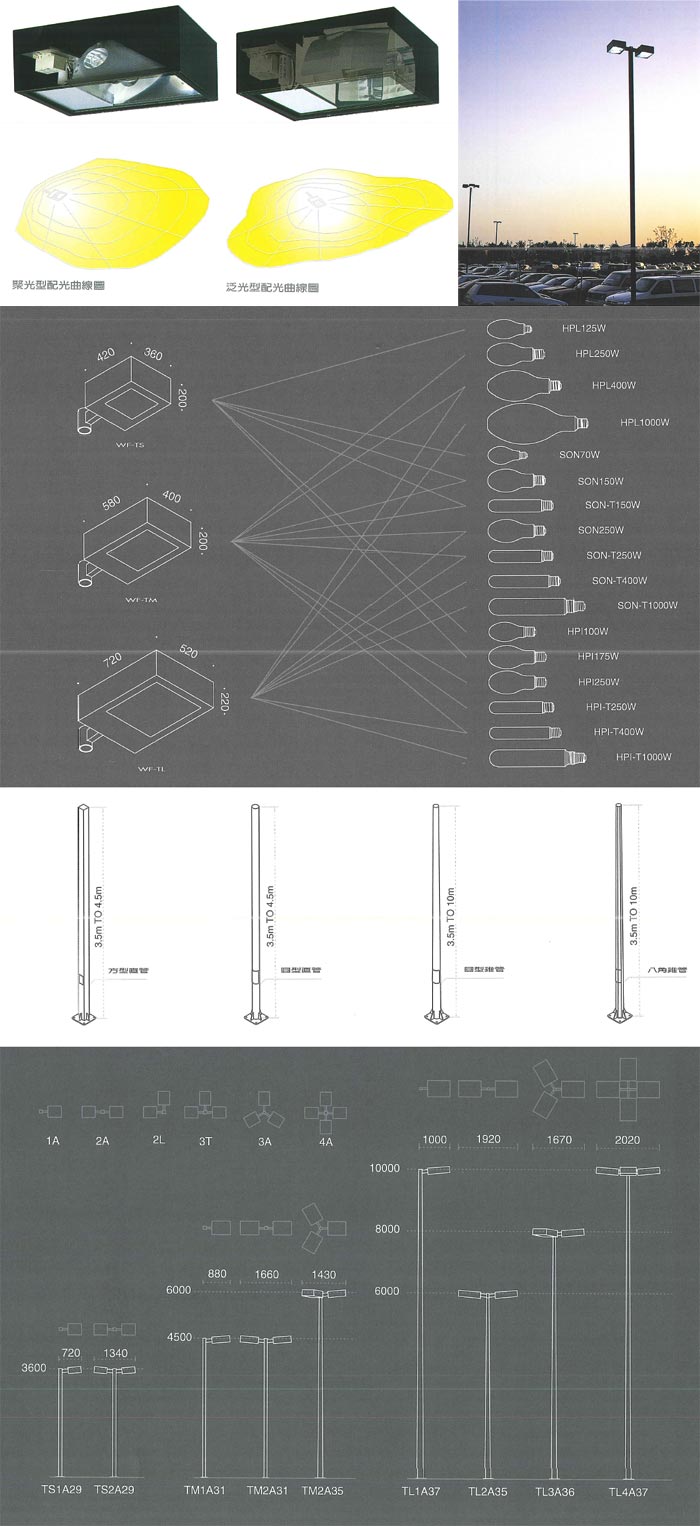

TS系列 選購表
選購型號 適用燈柱 代號 適用光源 代號 配光方式 代號
WF-TS1A 方型直管     3.5M 27 高壓鈉燈        70W 77 泛光 F
WF-TS2A 圓型直管     3.5M 29 高壓鈉燈      100W 17 聚光 S
WF-TS2L 圓型錐管     3.5M 32 複金屬燈        70W 78
WF-TS3T 八角錐管     3.5M 22 複金屬燈      100W 18
WF-TS3A     LED燈（C）  28W 60C
WF-TS4A     LED燈（W） 28W 60W
      LED燈（C）  56W 80C
      LED燈（W） 56W 80W

TM系列 選購表
選購型號 適用燈柱 代號 適用光源 代號 配光方式 代號
WF-TM1A 方型直管     4.5M 28 高壓鈉燈      150W 57 泛光 F
WF-TM2A 圓型直管     4.5M 31 高壓鈉燈      250W 27 聚光 S
WF-TM2L 圓型錐管     4.5M 34 複金屬燈      250W 28
WF-TM3T 八角錐管     4.5M 23 複金屬燈      400W 48
WF-TM3A 圓型錐管        6M  35 LED燈（C）  28W 60C
WF-TM4A 八角錐管        6M  24 LED燈（W） 28W 60W
      LED燈（C）  56W 80C
      LED燈（W） 56W 80W

TL系列 選購表
選購型號 適用燈柱 代號 適用光源 代號
WF-TL1A 圓型錐管        6M 35 高壓鈉燈        250W 27
WF-TL2A 圓型錐管        8M 36 高壓鈉燈      1000W 07
WF-TL2L 圓型錐管      10M 37 複金屬燈        400W 48
WF-TL3T 八角錐管        6M 24 複金屬燈      1000W 08
WF-TL3A 八角錐管        8M 25 LED燈（C）    28W 60C
WF-TL4A 八角錐管      10M 26 LED燈（W）   28W 60W
      LED燈（C）    56W 80C
      LED燈（W）   56W 80W
